PWSD

系统介绍

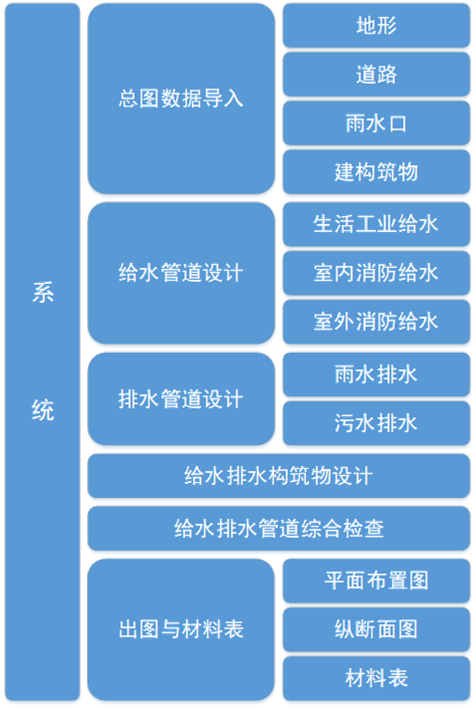

长沙恩为软件有限公司厂区给水排水管道设计系统是基于PDMS设计平台的二次开发软件,系统集总图数据导入、给水管道设计、排水管道设计、给水排水构筑物设计、给水排水管道综合检查、给水排水管道出图与材料表等功能于一体,实现了水工工艺专业厂区给水排水管道三维数字化协同设计与出图。

系统源自2013年长沙恩为软件有限公司与中国能源建设集团广东省电力设计研究院有限公司(以下简称“广东院”)共同开发的“基于PDMS平台的厂区雨水管网三维设计软件”,该软件解决了广东院水工工艺专业厂区雨水管道三维数字化协同设计与出图问题,在广东院工程设计中得到充分应用,提高了设计质量和效率,被中国电力规划设计协会组织的2015年上半年软件评审会鉴定为国内领先水平。2017年该软件先后在中国电力建设集团四川电力设计咨询有限责任公司和中国石油集团工程设计有限责任公司西南分公司得到推广应用。

2018年长沙恩为软件有限公司与中国电力工程顾问集团西北电力设计院有限公司合作开发,在原有厂区雨水管道设计基础上,拓展了包括生活污水管道、工业废水管道和事故排油管道的厂区污水管道设计功能,拓展了包括生活给水管道、工业废水管道、室内消防管道和室外消防管道的厂区给水管道设计功能,拓展了给水排水构筑物设计和给水排水管道综合检查功能,打造完整的厂区给水排水管道设计解决方案,为实现全专业三维数字化协同设计奠定了重要基石。



总图数据导入

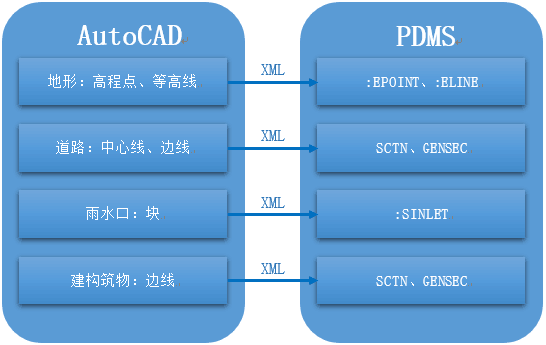

工厂设计中厂区给水排水管道设计必须参考总图专业的总平面布置图,而现阶段总图专业大多没有在PDMS中进行三维总平设计,不能与其它专业实现三维协同设计。为解决这一难题,本系统实现从AutoCAD中读取总图数据并导入PDMS的功能。

给水管道设计

给水管道设计是在PDMS原有管道三维布置基础上,将水工工艺专业的厂区生活给水管道、厂区工业给水管道、室内消防给水管道和室外消防给水管道的水力计算集成于PDMS,实现给水管道的智能设计和校验。

系统将厂区生活给水与工业给水计算集成为一个工具,实现了建筑物类别与给水参数设置、生活给水接口管道卫生器具设计流量计算、工业给水流量输入、管段流量和阻力计算、管网计算输出等功能。工业给水计算实现了全厂管段正常流量、非经常流量、事故流量和机组启动流量校验计算。

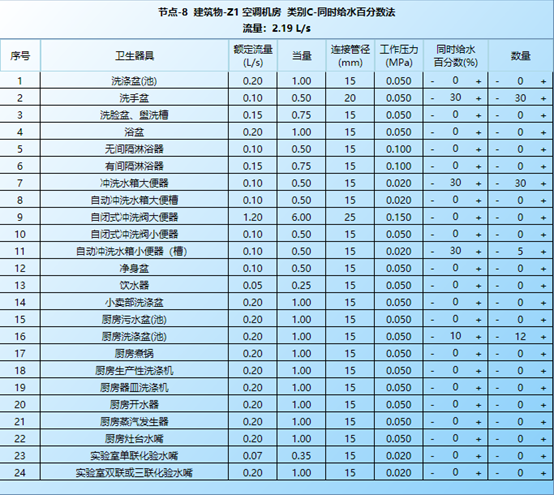

接口管道卫生器具设计流量计算

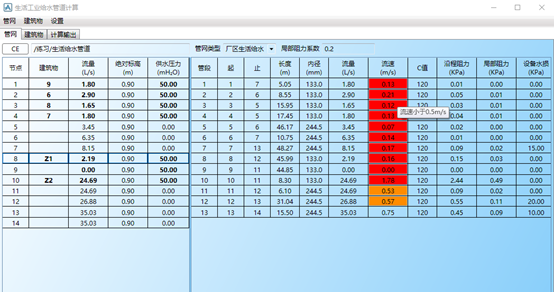

管段流量和阻力计算

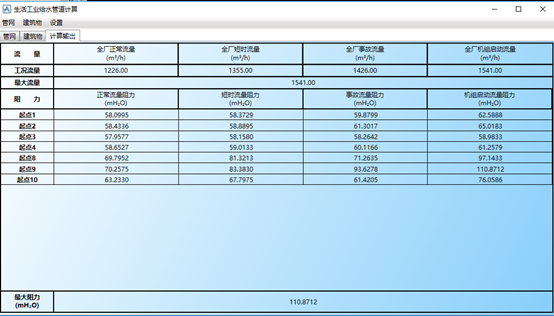

工业给水管道计算输出


室内消防给水管道计算实现按《消规 GB50974-2004》或《火规 GB50229-2006》设置建筑物类别与消防参数。

室内消防给水管道计算将管网拓扑抽象,得到节点信息表和管段信息表。可设置动作消火栓和集中消防流量点,指定管网最不利点和进水点,关闭指定检修阀,进行管网平差计算。程序同时实现了进水点、最不利点、动作消火栓、集中 消防流量点和检修阀关闭的组合计算,计算出最不利供水路径,从而获取室内消防管网进水点所需的最小服务压力和对应设计流量。

室内消防给水管道计算输出Excel格式计算书,包含平差计算过程和结果。

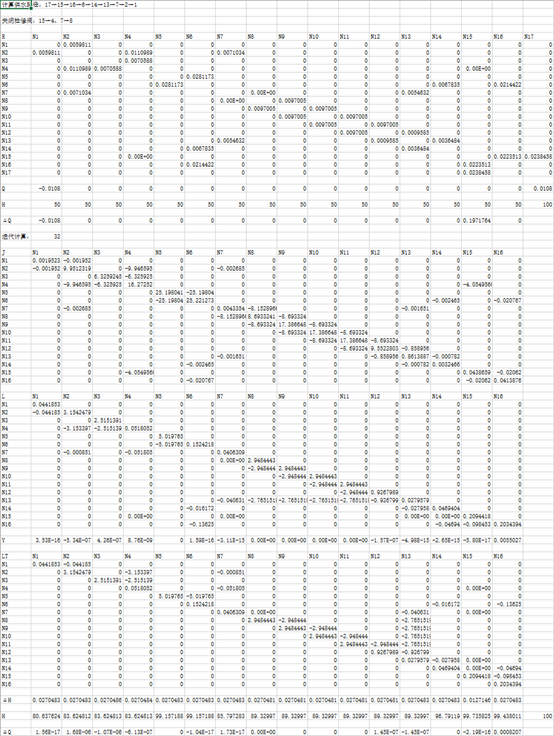

计算过程


计算结果

室外消防给水管道计算实现在对室外消防管网拓扑抽象的同时,将发生火灾的建构筑物室内消防管道接口作为集中消防流量点,并读取室内消防计算结果作为该集中消防流量点的设计流量、最小服务压力和持续供给时间,如图所示:



室外消防给水管道计算

程序模拟建构筑物放生火灾计算时,根据该建构筑物室内消防计算所设置类别与参数,计算室外动作消火栓个数与设计压力,并从该集中消防流量点由近及远分配动作消火栓。程序通过组合关闭检修阀验算所有可能的供水路径,得到最不利供水路径,及其对应的消防水泵房出口节点设计流量和所需的最小服务压力。

排水管道设计

排水管道设计包含雨水排水管道设计和污水排水管道设计,主要设计流程如图所示。首先布置检查井,雨水管网通过划分汇水面计算检查井节点流量,污水管道需要设置进水口流量,然后进行管网水力计算,生成计算书。

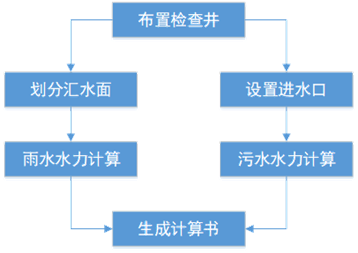

自流管道设计流程

管网水力计算通过管径迭代计算,实现管径自动设置。同时结合总图地形网格、最小管顶覆土深度设置、检查井流入流出管道内顶平接,计算管段上下端内底高程和检查井深度。

管网水力计算同时可选择按标准图集筛选适用的检查井类型和尺寸,包括根据跌差自动设置跌水井。

雨水管网初始布置时,可从总图导入雨水口,使用如图所示“创建-雨水口检查井”功能,沿道路中心线自动创建检查井,并连接雨水口和检查井,设计人只需少量修改即可完成管网布置。

完成雨水管网水力计算后,可导出所示计算书。


雨水管网计算书

污水管网水力计算集成了生活污水计算、工业废水计算和事故排油计算

工业废水水力计算实现非经常性流量、事故发生流量和机组启动流量校验计算,并生成如图所示校验计算书。


给水排水构筑物设计

系统使用PDMS参数化模板设备解决给水排水构筑物设计问题,创建常用给水排水国标图集模板库,如图5.1所示,定制图集包括:

   13S201室外消火栓及消防水鹤安装;

   99(03)S203消防水泵接合器安装;

   05S502室外给水管道附属构筑物;

   02(03)S515排水检查井;

   04S519小型排水构筑物;

   04S531-2湿陷性黄土地区给水排水检漏管沟;

   04S531-3湿陷性黄土地区给水排水检漏井;

   04S531-4湿陷性黄土地区给水阀门井;

   04S531-5湿陷性黄土地区排水检查井;

   95(03)S517排水管道出水口;

   03S702钢筋混凝土化粪池。

使用埋地管道检查井工具自动创建室外给水管道附属构筑物,实现按图集选择阀门井、水表井、消火栓井和消防水泵结合器井等埋地管道检查井,并根据管径自动设置井规格。

给水排水管道综合检查

给水排水管道综合检查工具自动搜索全厂管线、建构筑物、地形道路,实现管线与管线间距检查、管线与建构筑物间距检查、管道埋深检查、室外消火栓布置检查、消防管网及阀门检查、排水检查井布置检查、跌水井设置检查和雨水口布置检查等。

出图与材料表

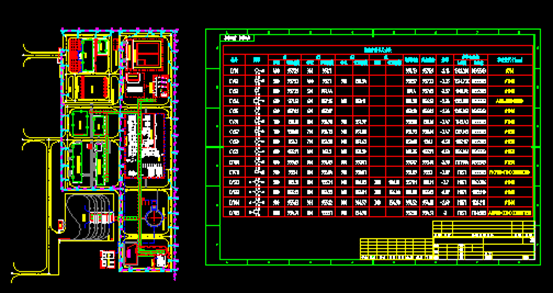

系统出图与材料表工具集成于AutoCAD,实现在AutoCAD中登录PDMS工程,实现给水排水管道平面布置图和纵断面图出图,材料表工具可定制内容丰富的Excel材料表,如图所示。

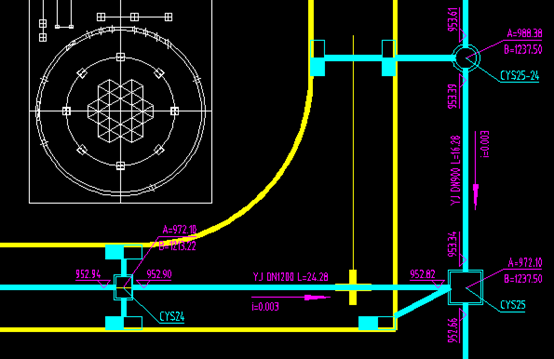

雨水管道平面布置图如图所示,程序在AutoCAD中直接绘制符合给水排水管道出图习惯的平面布置图,标注管道规格、坡度和高程,标注检查井坐标和编号,绘制检查井型号尺寸表、管道材料表,自动选择适用的图框。

雨水管道平面布置图

雨水管道平面布置图

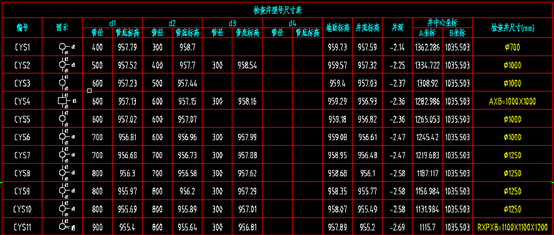

平面布置图检查井型号尺寸表

平面布置图管道材料表

雨水管道纵断面图如所示,程序在AutoCAD中直接绘制符合给水排水管道出图习惯的纵断面图,生成管道纵断面信息表。

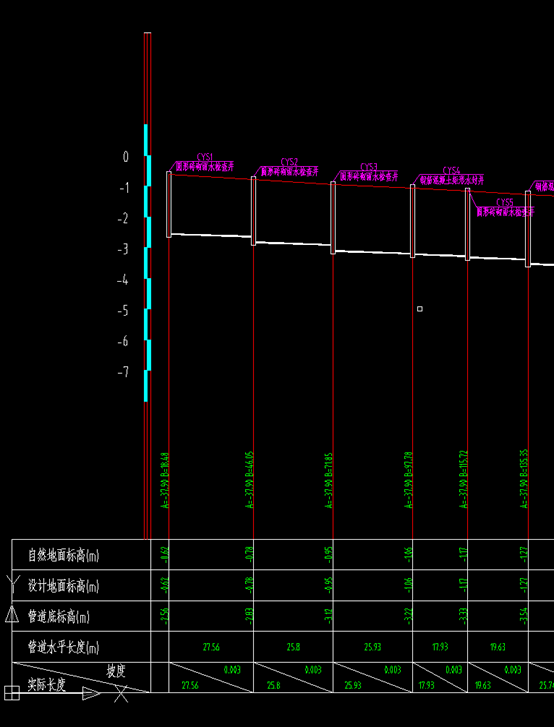

雨水管道纵断面图

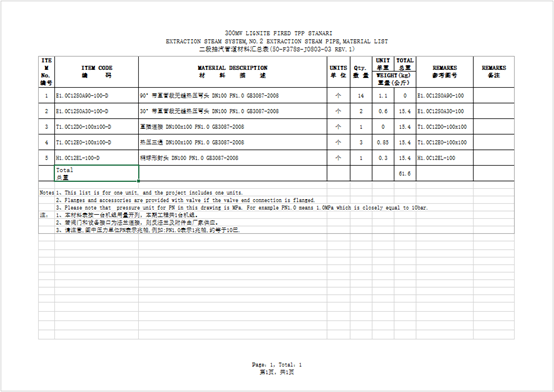

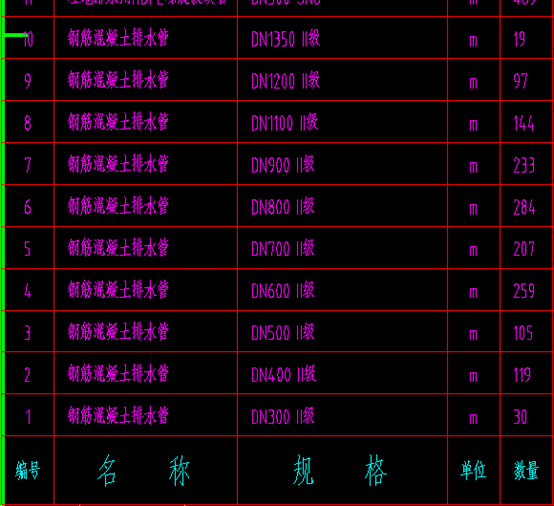

管道材料汇总表
